Kettentrenn- und nietwerkzeugsatz eco montgwrkzstz chain bst 13tlg

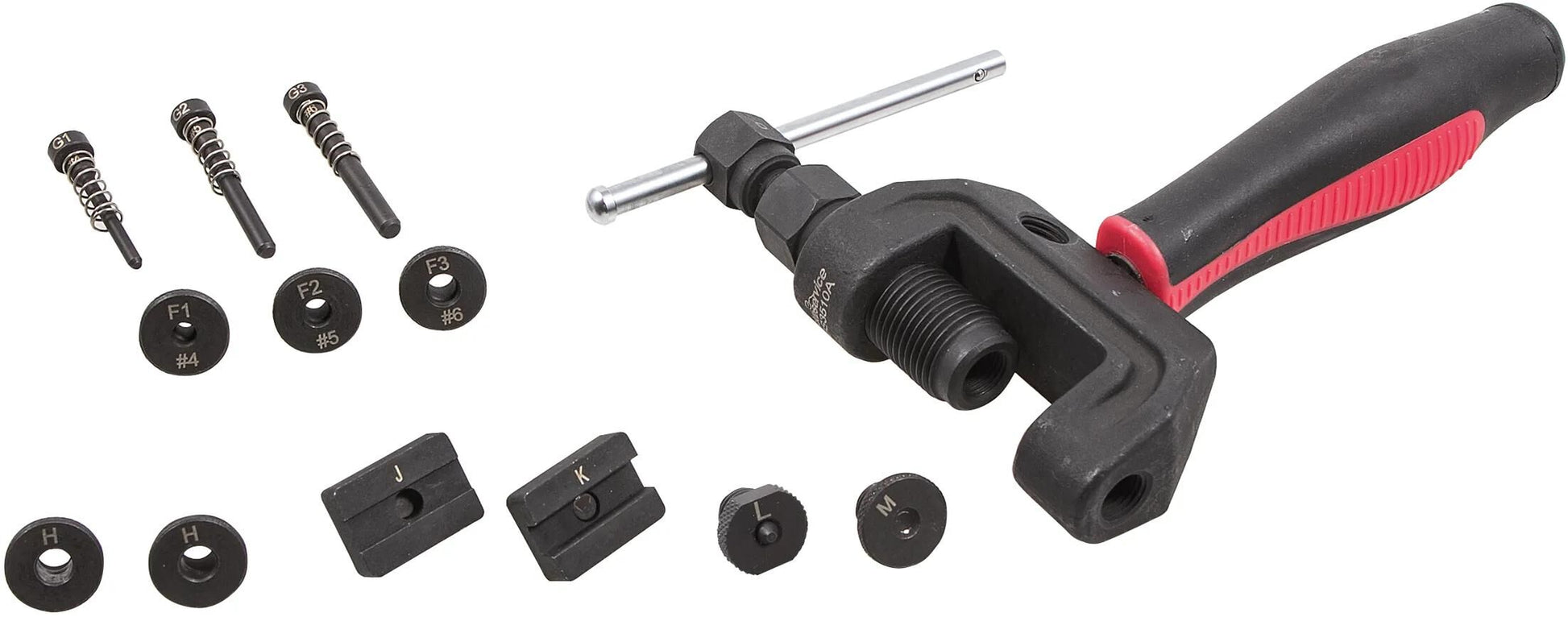

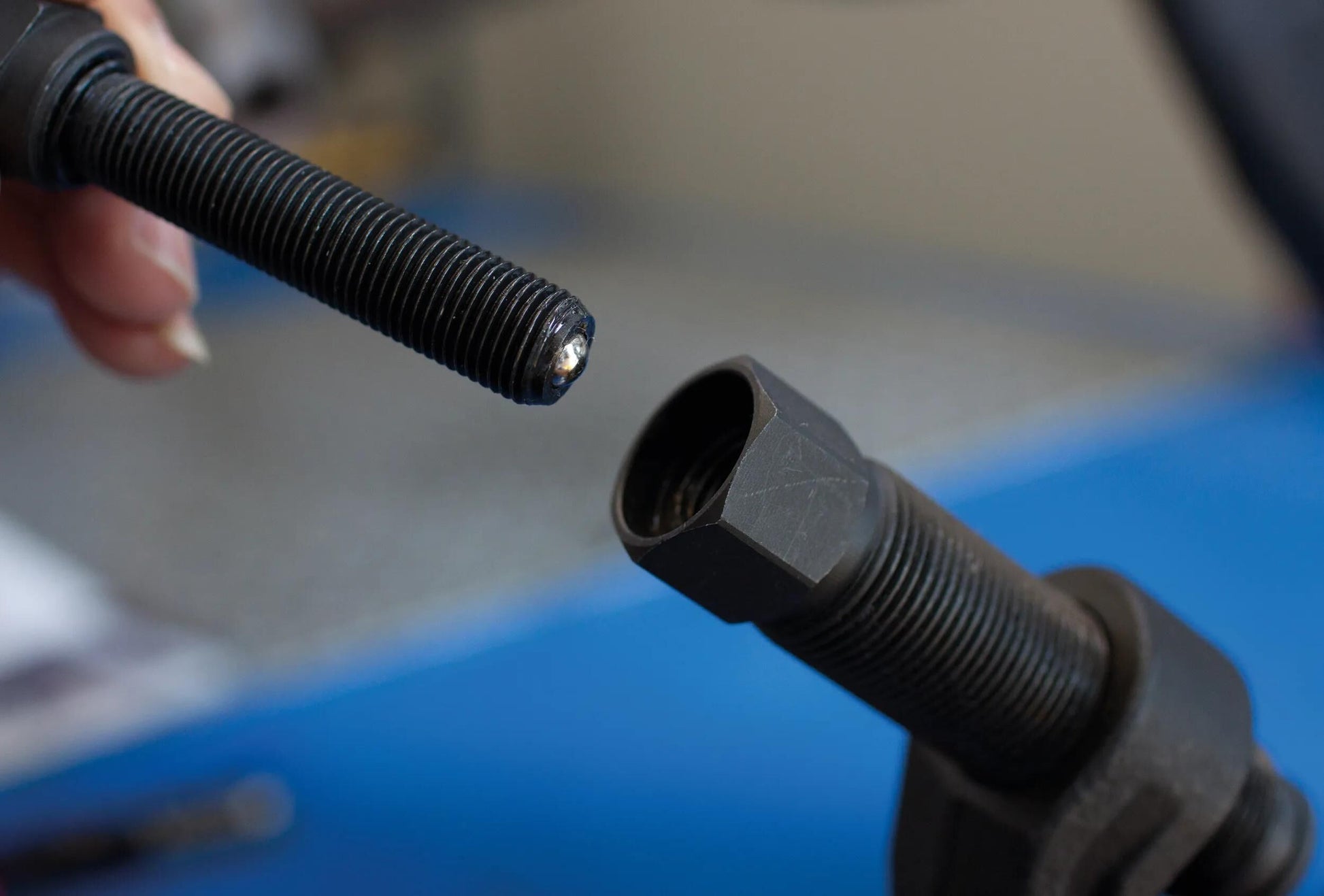

Zum einfachen Trennen von Hohl- und Vollnietketten. Das Vernieten ist mit dem Eco Satz nur für Hohlnietketten geeignet. Geeignet für alle Größen von Antriebsketten (415 - 632). Die Spindel zum Austreiben der Nietbolzen lässt sich per Handknebel, per Ring- Maulschlüssel oder Umschaltknarre bedienen. Der Handgriff des Kettenwerkzeuges kann abgeschraubt und an den seitlichen Gewinden montiert werden um die Griffposition zu ändern und die Ergonomie zu verbessern. Technische Daten: Gesamtmaße Kassette (LxBxH): 160 x 260 x 43 mm Der Satz enthält folgende Artikel: Kettenwerkzeug A - mit ergonomischem Handgriff Spindel C - Antrieb SW 21 Spindel D - Antrieb SW 19 / Innenvierkant 3/8" / Handantrieb mit Handknebel Vernietplatte M - für Hohl- und Vollnietbolzen (BS3510T), 0.577.013/6 (Satz) Vernietplatte L - für Hohlnietbolzen (BS3510T), 0.577.013/6 (Satz) 2x Führungshülse H - Untere Führungshülse für 4er, 5er, 6er Ketten (Ø 6,9 mm) (BS3510V), 0.577.015/1 (Satz) Führungshülse F1 - für 4er Ketten (Ø 3,9 mm) (BS3510V), 0.577.015/1 (Satz) Führungshülse F2 - für 5er Ketten (Ø 5 mm) (BS3510V), 0.577.015/1 (Satz) Führungshülse F3 - für 6er Ketten (Ø 6 mm) (BS3510V), 0.577.015/1 (Satz) Trennbolzen G1 - für 4er Ketten (Ø 3,5 mm) (BS3510S), 0.577.012/8 (Satz) Trennbolzen G2 - für 5er Ketten (Ø 4,9 mm) (BS3510S), 0.577.012/8 (Satz) Trennbolzen G3 - für 6er Ketten (Ø 5,9 mm) (BS3510S), 0.577.012/8 (Satz) Führungsplatte K - Obere Führungsplatte (zum Aufsetzen der losen Außenlasche) (BS3510U), 0.577.014/4 (Satz) Führungsplatte J - Untere Führungsplatte (zum Ausrichten der festen Außenlasche) (BS3510U), 0.577.014/4 (Satz) Nutzungshinweis: Bei 4er und 5er Ketten ist darauf zu achten, dass die Führungsplatte K (Vertiefung 4 mm) nicht bis zum Anschlag an die Nietbolzen angeschlagen werden darf. Das Außenmaß der aufgesetzten Außenlasche ist mit dem Maß einer original verpressten Außenlaschen zu prüfen um die Beweglichkeit der Ketterollen zu gewährleisten! Art Artikel Ausführung Kette Eigenschaften Antriebskette , Hohlnietkette , Satz , Vollnietkette Einsatzbereich Trenn-/ Nietwerkzeug Hauptfarbe schwarz Nebenfarbe rot Teilung 415 , 420 , 428 , 520 , 525 , 530 , 532 , 630 , 632
